Кислород O2 Кислород составляет около 20,9% земной атмосферы. Чистый кислород является сильным окислителем и широко используется в химической, металлургической, целлюлозно-бумажной промышленности, в очистке воды и канализационых стоков, в медицине. Кислород можно получать разными способами: электролизом воды как побочный продукт получения водорода, криогенным разложением воздуха, адсорбцией молекул азота из воздуха. Последний способ может быть реализован как с регенерацией адсорбента под небольшим избыточным давлением, так и под вакуумом.

RIX Industries

Безмасляные компрессоры для газов серии 4VX

Американская компания RIX Industries производит на своих заводах в гг. Бениша, Калифорния и Спаркс, Невада широкий спектр промышленных поршневых безмасляных компрессорных установок для сжатия технических газов - кислорода, водорода, азота, углекислого газа, гелия, различных углеводородов и других, в том числе опасных и редких, газов, а также их смесей.


Компрессор для газа поршневой безмасляный серия 4VX

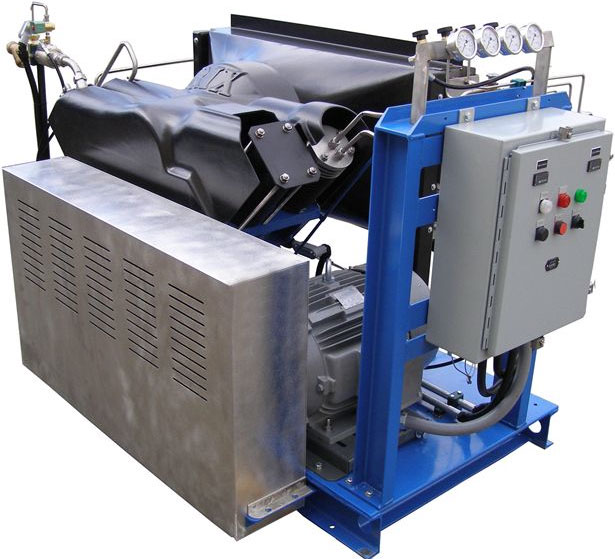

4-ступенчатый крейцкопфный безмасляный компрессор для газов RIX (США) серия 4VX

Компрессоры для сжатия технических газов серии 4VX - это высококачественные, надежные, экономичные и безопасные крейцкопфные поршневые компрессорные установки безмасляного сжатия, предназначенные как для сжатия газов «с нуля», то есть, начиная с атмосферного давления, так и для повышения уже имеющегося избыточного давления газа. 4VX приспособлены для работы с самыми разными газами: азотом, кислородом, водородом, углекислым газом CO2, аргоном, гелием, их смесями и другими газами.

В основе установок серии 4VX - приспособленные для длительной безостановочной работы блоки сжатия с цилиндрами, состоящими из алюминиевого корпуса с ребрами воздушного охлаждения, и установленного в нем вкладыша из высокопрочной нержавеющей стали. Опционально, возможно изготовление компрессора с цилиндрами с водяным охлаждением, полностью выполненными из стали, с легко заменяемыми вкладышами из нержавеющей стали. Низкие компрессионные числа, в сочетании с изготовленными с запасом межступенчатыми промежуточными теплообменниками, гарантируют постоянно низкую температуру цилиндров, а низкая скорость движущихся частей сводит к минимуму их износ (скорость вращения от 300 до 1100 мин-1). Ход поршней составляет 4 дюйма.

На поршнях установлены кольца, выполненные из самосмазывающихся материалов на основе тефлона. На поршнях ступеней высокобарного сжатия устанавливаются разработанные и запатентованные компанией RIX спиральные поршневые кольца, отличающиеся особо длительным сроком службы даже при неблагоприятных условиях эксплуатации, а также исключительной простотой замены.

Клапаны всасывания/нагнетания, используемые в серии 4VX стандартно, имеют язычковую конструкцию, охлаждаются воздухом и изготовлены из нержавеющей стали. В качестве альтернативы, мы предлагаем клапаны тарельчатого типа с водяным охлаждением. Головки цилиндров изготовлены из алюминия или нержавеющей стали.

Картер компрессоров для газов серии 4VX оснащен системой принудительного направленного смазывания движущихся частей со смонтированным на валу героторным насосом и внешним, навинчивающимся масляным фильтром. Главные подшипники - конические роликовые, центральный главный подшипник и пошипники шатунов - гильзового типа, на поршневых пальцах установлены бронзовые втулки. Масло принудительно, под давлением подается к подшипникам, гарантируя длительную и надежную службу этих важных частей.

Стандартная комплектация компрессоров серии 4VX включает в себя:
- приводной электродвигатель с системой клиноременного привода в кожухе ограждения,
- финальный и промежуточные (у многоступенчатых компрессоров) теплообменники,
- отдельный вентилятор охлаждения TENV с направляющим поток кожухом,
- разгрузочные клапаны по числу ступеней сжатия,
- предохранительные клапаны по числу ступеней сжатия,
- манометры,
- электрошкаф управления с защитой по классу NEMA 4,

Электрошкаф обеспечивает автоматическую работу компрессора с автоматической же защитой. Все компоненты поставляются уже соединенными между собой и размещены на сварной стальной опорной раме.

Типичными дополнительными компонентами и модификациями, которые можно заказать для приобретаемого компрессора, являются:
- система микропроцессорного управления,
- электрошкаф с защитой по классу NEMA 4 или 7,
- межступенчатые демпферы пульсаций

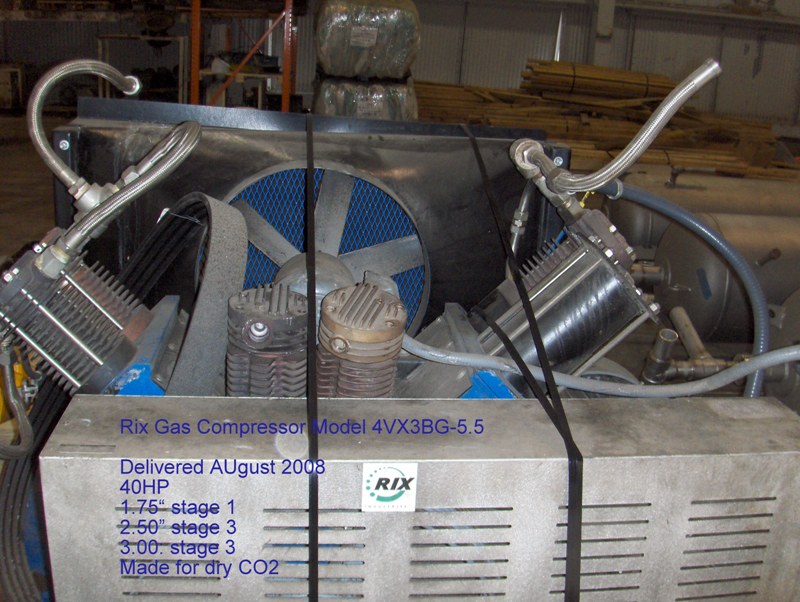

Компрессор для углекислого газа CO2
Компрессор 4VX3BG-5.5 использовался для сжатия углекислого газа CO2
Нажмите для увеличения

Технические данные (на примере сжатия азота)

При помощи компрессоров серии 4VX можно сжимать самые разные газы, причем подавая их на вход компрессора при различном давлении. Ниже мы показываем технические данные компрессоров 4VX при их использовании для сжатия газообразного азота, поступающего в компрессор при нескольких разных начальных давлениях - от атмосферного до 34 бар. Мы осознаем, что крайне маловероятным является полное совпадение приведенных нами примеров с конкретными условиями Вашего процесса; мы приветствуем обращение к нашим сотрудникам за консультациями, дополнительной информацией, за технико-коммерческими предложениями и по любым другим вопросам.

Компрессор газ 4VX   При подаче на вход давления 0 бар(и)   При подаче на вход давления 1,7 бар(и)   При подаче на вход давления 6,9 бар(и)   При подаче на вход давления 34,5 бар(и)
Тип pmax, бар(и) м³/ч кВт pmax, бар(и) м³/ч кВт pmax, бар(и) м³/ч кВт pmax, бар(и) м³/ч кВт
4VX1... (1 ступень) 3,8 186,6 22 11,0 306,0 30 34,5 306,0 30 158,6 306,0 30
4VX2... (2 ступени) 13,8
17,9
118,8
85,2
22
18,5
37,9 169,8 30 124,1 169,8 30 413,7 152,4 30
4VX3... (3 ступени) 27,6
68,9
93,6
44,4
22
15
137,9 102,0 30 413,7 110,4 30 нет
4VX4... (4 ступени)   344,7 44,4 18,5   413,7 76,2 30   нет   нет

Производительность указана приведенной к нормальным условиям (к абсолютному давлению 1 бар и температуре +20°C). Предполагается, что на вход компрессора подается азот с температурой +35°C; при подаче на вход азота с другой температурой или другого газа, производительность изменится. Пожалуйста, обращайтесь к нашим сотрудникам за дополнительной информацией.

Все компрессоры, поставляемые в Европу в в Россию, стандартно оснащены приводными электродвигателями 400В±5%˜50Гц. Возможно и самое разное другое напряжение электропитания.
