Безмасляные компрессоры для технических газов серии 2V

Американская компания RIX Industries производит на своих заводах в гг. Бениша, Калифорния и Спаркс, Невада широкую номенклатуру компрессоров для сжатия газов, среди них и небольшие промышленные газовые компрессоры серии 2V, предназначенные для компримирования самых разных технических газов, в том числе азота, водорода, кислорода, углекислого газа, гелия, аргона, природного газа, их смесей, а также и других газов.

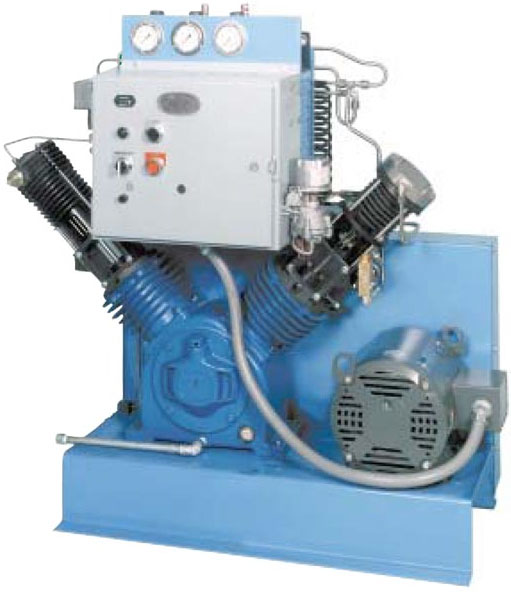

Компрессор газовый RIX серия 2V

Цилиндры газовых компрессоров 2V имеют одностороннее действие и охлаждаются воздухом; опционально, возможно и водяное охлаждение цилиндров. Цилиндр имеет алюминиевый корпус с ребрами охлаждения, в который запрессован вкладыш из закаленной высокопрочной нержавеющей стали. Опционально, возможно изготовление цилиндров полностью из нержавеющей стали разных марок, в т.ч. 316, 416, 17-4 и других. Ход поршня в цилиндрах составляет 3 дюйма (7,6 см).

Беззазорные поршневые кольца изготовлены из самосмазывающихся материалов на основе тефлона. Для различных применений, возможно использование разных материалов. В многоступенчатых компрессорах, ступени высокого давления используют патентованные спиральные кольца RIX, способствующие еще лучшему уплотнению и отличающиеся особо длительным сроком службы. В некоторых высокобарных применениях, используются специальные керамические поршни с тефлоновыми уплотнениями.

Картер компрессоров серии 2V вмещает в себя коленчатый вал с роликовыми главными подшипниками, гильзовыми подшипниками шатунов и игольчатыми подшипниками поршневых пальцев. Картер и находящиеся в нем компоненты смазываются разбрызгиванием масла.

На цилиндрах установлены выполненные из алюминия или нержавеющей стали головки цилиндров. Между ними и цилиндрами, как всегда у поршневых компрессоров, размещены клапаны всасывания/нагнетания, в данном случае, клапаны язычкового типа, изготовленные из нержавеющей стали.

Компрессоры серии 2V имеют систему клиноременного привода, при этом, скорость вращения коленвала очень низка и составляет, в зависимости от модели, от 350 до 750 оборотов в минуту, что способствует созданию благоприятного, щадящего режима работы компрессора.

Стандартная комплектация газовых компрессоров серии 2V с воздышным охлаждением включает в себя также:
- приводной электродвигатель с системой клиноременного привода в кожухе ограждения,
- финальный и промежуточные (у многоступенчатых компрессоров) теплообменники,
- отдельный вентилятор охлаждения,
- разгрузочные клапаны по числу ступеней сжатия,
- предохранительные клапаны по числу ступеней сжатия,
- манометры,
- электрошкаф управления с защитой по классу NEMA 4,

Электрошкаф обеспечивает автоматическую работу компрессора с автоматической же защитой. Все компоненты поставляются уже соединены между собой устойчивыми к деформациям трубопроводами и размещены на сварной стальной опорной раме.

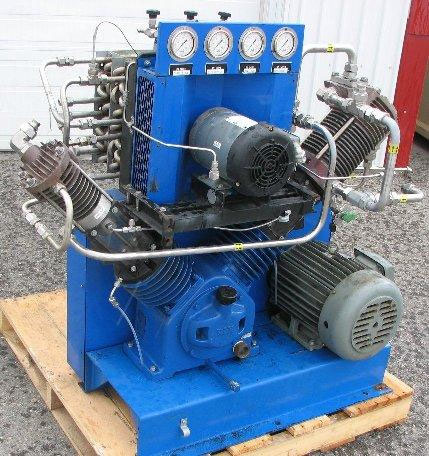

Компрессор 2V2: 7,5 кВт, 0 → 14,5 бар, 20,4 м³/ч

Типичными дополнительными компонентами и модификациями, которые можно заказать для приобретаемого компрессора, являются:
- система микропроцессорного управления,
- электродвигатель в исполнении TEFC или XP,
- электрошкаф с защитой по классу NEMA 7 (вместо стандартного NEMA 4),
- межступенчатые демпферы пульсаций,
- трубопроводная обвязка из нержавеющей стали марки 316,
- водяное охлаждение цилиндров и теплообменников.

Технические данные (на примере сжатия азота)

При помощи компрессоров серии 2V можно сжимать самые разные газы. В таблице ниже мы приводим данные, основанные на подаче на вход компрессора газообразного азота с давлением от атмосферного до 34,5 бар. При подаче на вход азота с другим давлением, как и при сжатии других газов, производительность компрессоров может измениться - поэтому, пожалуйста, обращайтесь к нашим сотрудникам за дополнительной информацией, получением технико-коммерческих предложений, и по любым другим вопросам.

		При подаче на вход давления 0 бар(и)				При подаче на вход давления 3,4 бар(и)				При подаче на вход давления 6,9 бар(и)				При подаче на вход давления 34,5 бар(и)
Тип		pmax, бар(и)	м³/ч	кВт		pmax, бар(и)	м³/ч	кВт		pmax, бар(и)	м³/ч	кВт		pmax, бар(и)	м³/ч	кВт
2V1... (1 ступень)		3,4	33,9	5,5		13,8	85,2	7,5		31,0	85,2	7,5		68,9	85,2	7,5
2V2... (2 ступени)		10,3	18,7	5,5		48,3	33,9	7,5		96,5	33,9	7,5		241,3	33,9	7,5
2V3... (3 ступени)		51,7	6,8	4,0		206,8	25,5	7,5		206,8	25,5	7,5		413,7	17,0	7,5

Производительность указана приведенной к стандартным атмосферным условиям, то есть к абсолютному давлению 1 бар и к температуре +20°C. Предполагается, что на вход компрессора подается азот с температурой +35°C; при подаче на вход азота с другой температурой или другого газа, производительность изменится. Пожалуйста, обращайтесь к нашим сотрудникам за дополнительной информацией.

Все компрессоры, поставляемые в Европу в в Россию, стандартно оснащены приводными электродвигателями 400В±5%˜50Гц.
