Безмасляные компрессоры для азота/кислорода и др. технических газов серии 2TX

Американская компания RIX Industries производит на своих заводах в гг. Бениша, Калифорния и Спаркс, Невада широкую номенклатуру компрессоров для сжатия газов. Серия 2TX - это небольшие и несложные по конструкции, но высокоэффективные, современные, надежные и безопасные промышленные безмасляные поршневые компрессоры для компримирования технических газов. В 2TX воплощены конструктивные решения, разработанные RIX Industries за десятилетия конструирования газовых компрессоров для самых разных промышленных и военных применений.

Серия 2TX подходит для сжатия азота, кислорода, водорода, редких газов, метана и других углеводородов, углексилого газа, SF₆ и других опасных газов - причем, как с «нуля», так и с какого-либо избыточного давления сжатия. Однако, наиболее распространенными применениями этих компрессоров, все-таки, является их использование для досжатия азота и кислорода, вырабатываемого генераторами этих газов - в том числе, конечно, и генераторами, предлагаемыми нашей компанией.

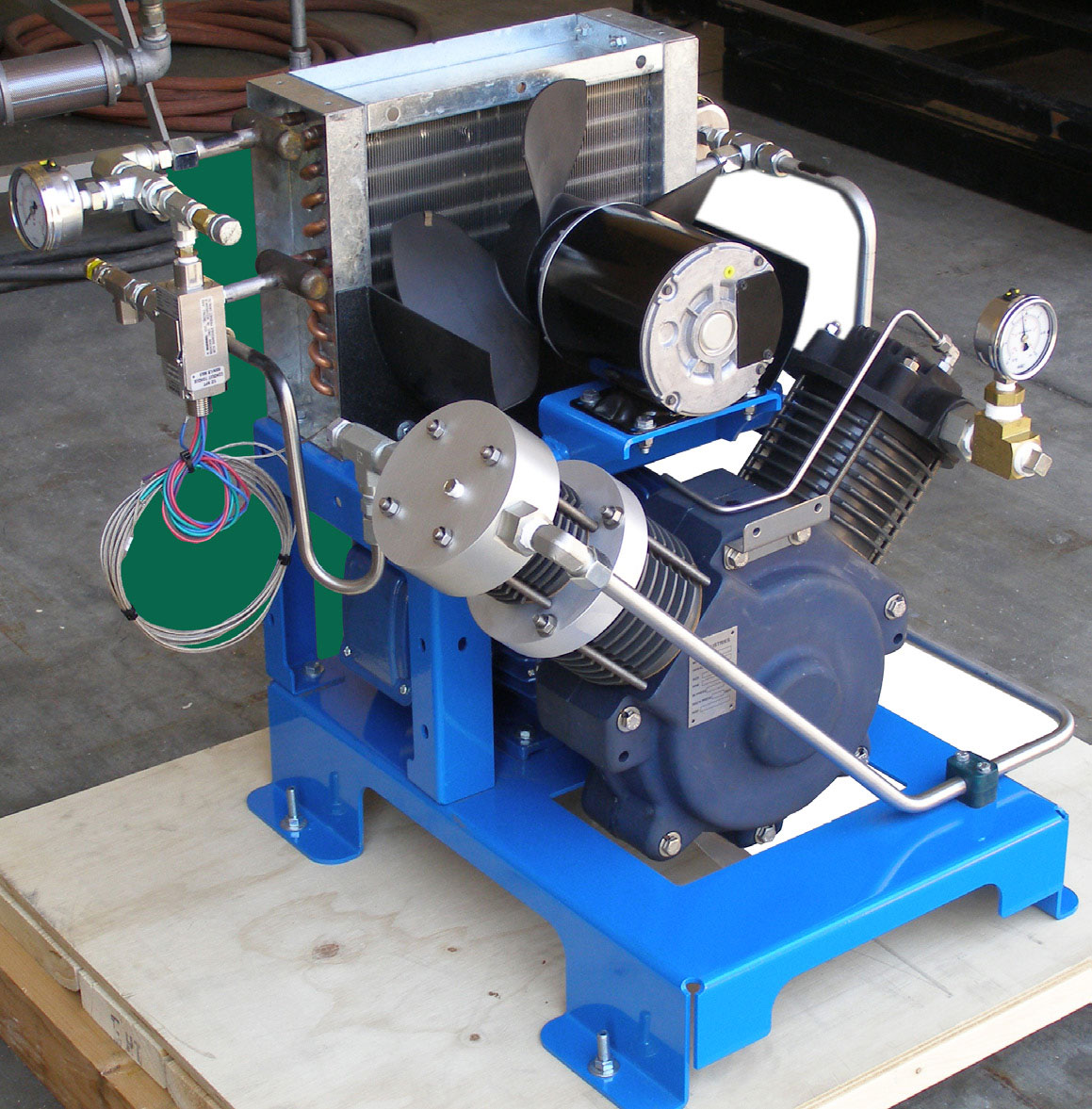

Компрессор для азота/кислорода 2TX
Нажмите для увеличения

Компрессоры серии 2TX имеют крейцкопфную конструкцию с V-образным расположением цилиндров. Модели 2TX1 имеют одну ступень сжатия, а 2TX2 - две ступени. На первую ступень можно подавать как находящийся под атмосферным или близким к нему давлению газ, так и уже сжатый до более или менее значительного избыточного давления азот, кислород, водород и другие газы. При исполнении для избыточного входного давления, находящегося в диапазоне 0...1 бар (то есть от атмосферного до 1 бар), картер делается герметичным; если входное давление планируется бóльшим, чем 1 бар (изб), то картер выполняется в вентилируемом исполнении.

Компрессор имеет воздушное охлаждение, и опции водяного охлаждения для 2TX, в отличие от многих других серий компрессоров RIX, не существует. В стандартный комплект поставки входят как финальный (в любом случае), так и промежуточный (разумеется, только для 2-ступенчатых моделей 2TX2) теплообменники.

2TX имеют прямой привод от электродвигателя. Стандартными электродвигателями, устанавливаемыми на поставляемыми в Россию и вообще в Европу агрегаты, являются 3-фазные двигатели 400В±5%˜50Гц с низкой скоростью вращения 1500 мин^-1.

Конструкция газовых компрессоров серии 2TX обеспечивает быстрое и простое обслуживание. Цилиндры и головки цилиндров имеют небольшую массу и легко снимаются. Замена поршневых колец и клапанов всасывания/нагнетания занимает всего лишь в районе 1 часа.

Компрессоры серии 2TX стандартно оснащаются необходимыми для работы устройствами автоматики и прочими компонентами:
- реле давления газа как на стороне всасывания, так и на стороне нагнетания,
- обратным клапаном,
- 1 разгрузочным клапаном для 2TX1 или 2 клапанами, после каждой ступени сжатия, для 2TX2,
- манометрами,
- впускным гасителем вибрации,
- электрошкафом управления

Электрошкаф обеспечивает защиту компрессора от перегрузок по высокому давлению и по току электродвигателя, а также, конечно, автоматический режим работы в режиме пуск/остановка или в режиме нагрузка/разгрузка.

Все компоненты компрессора смонтированы на стальной опорной раме. При использовании компрессора для сжатия кислорода, все поверхности компрессора, соприкасающиеся с кислородом, проходят специальную предпродажную обработку и обезжиривание, исключающую контакт с газом могущих среагировать с ним веществ и материалов.

За дополнительную плату, компрессор можно оснастить и некоторыми устройствами, хотя и не являющимися обязательными и необходимыми для работы, но могущими оказаться полезными, в том числе:
- ресивером-накопителем на стороне нагнетания (только для 1-ступенчатых 2TX1),
- системой контроля температуры сжатия с отображением ее на дисплее,
- некоторыми другими опциональными системами и компонентами

Технические данные: сжимается азот или кислород

Ниже мы приводим технические данные газовых компрессоров серии 2TX, действительные при условии их использования для сжатия азота или кислорода (производительность при сжатии этих двух газов очень близка, и условно принята в таблице ниже за одинаковую). При этом, мы указываем данные только для двух отдельных значений избыточного входного давления - 2 и 3 бара. Подавать на вход этих компрессоров можно азот с самым разным другим исходным давлением, но мы выбрали эти 2 значения. Пожалуйста, обращайтесь к нашим сотрудникам за дополнительной информацией.

Тип	pmax, бар(изб)	при pна входе 2 бар, м³/ч	при pна входе 3 бар, м³/ч	кВт	Цилиндры, кол-во x Ø	Скорость вращения, мин-1
Одноступенчатые 2TX1
2TX1B-1.09	10	8,8	11,6	1,0	1x 2"	1500
2TX1B-2.45		19,7	26,0	2,2	1x 3"	1500
2TX1B-4.90		39,5	52,1	3,0	2x 3"	1500
Двухступенчатые 2TX2
2TX2B-1.09	30	8,8	11,6	2,2	2x 1"	1500
2TX2B-2.45		19,7	26,0	4,0	3x 1½"	1500

Производительность указана приведенной к нормальным атмосферным условиям, то есть к абсолютному давлению 1 бар и к температуре 0°C. Предполагается, что на вход компрессора подается азот или кислород с избыточным давлением 2 или 3 бара, находящийся при температуре +35°C; при подаче на вход этих же газов с другим давлением или температурой производительность изменится (вектор и величину изменения Вы можете примерно «прикинуть», сравнив данные для входного давления 2 и 3 бара - а за более точной информацией, пожалуйста, обращайтесь к нашим сотрудникам). Производительность может измениться при подаче на вход компрессора других газов.

Все компрессоры, поставляемые в Европу в в Россию, стандартно оснащены приводными электродвигателями 400В±5%˜50Гц со скоростью вращения вала 1500 мин^-1. По запросу покупателя и по согласованию в случае необходимости изменения рабочих параметров, компрессор может быть укомплектован приводным электродвигателем с другим напряжением электропитания, а также с другой скоростью вращения вала.

Габаритные размеры: длина 760 мм, ширина 660 мм, высота 660 мм. Примерная масса - в диапазоне 150...170 кг в зависимости от комплектации.
