Водород H2 Водород можно производить из деионизированной воды двумя способами: 1) «классическим» разложением воды из раствора щелочного элеектролита и 2) разложением воды с помощью электролиза на биполярных протонно-обменных мембранах.


Газовая резка металла

Тепловая резка металла
Пламя Лазер-азот Лазер-кислород Плазма
Режут: Низко-, среднеуглеродистая сталь, ковкий чугун Сталь, нержавеющая сталь, алюминий, ... Низкосплавная сталь Нержавеющая сталь, алюминий, медь, ...
Металл... Плавится и горит Плавится Плавится, горит, испаряется Плавится
Газы Ацетилен+кислород, иногда пропан Азот Кислород Аргон/водород, азот, воздух, кислород, CO2
Есть ручные? Да Нет Нет Нет
Капвложения Низкие Высокие Высокие Средние

Из немеханических способов резки металлов можно упомянуть следующие термические способы резки: газовую резку, плазменную резку и лазерную резку металлов. Принцип, на котором основываются все технологии термической газовой резки, посновывается на использовании тепла для накаливания металла до температуры, достаточной для его плавления, возгорания или испарения.

В случае газовой резки, речь идет, главным образом, о температуре возгорания - то есть, при газовой резке металл не плавится потоком газовой смеси, а лишь доводится ей до температуры возгорания. Затем, топливный газ имеет лишь вспомогательное значение, т.к. экзотермический процесс окисления железа затем проходит самостоятельно, при условии подачи лишь кислорода, который сжигает металл и выдувает из разреза окалину и оплавленные частицы металла. Газовая резка используется обычно для резки конструкционной стали, причем, в том числе, и листов значительной толщины, а иногда также и для резки нержавеющей стали. Типичным топливом является ацетилен C2H2, а окислителем - кислород.

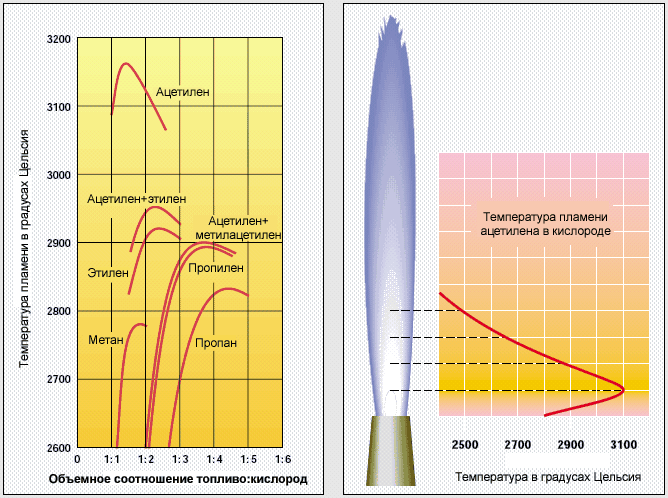

Температура пламени при резке металлов разными газами, а также температура пламени ацетилена+кислорода
Температура пламени различных газов и кислорода (слева)
и распределение температуры в пламени ацетилена и кислорода (справа)

Простейшее приспособление для газовой резки металла состоит из газовых баллонов, регуляторов давления, шлангов, смесителя и газовой горелки. Такое приспособление может использовать в ручном режиме для грубой работы, не требующей высокой точности разрезов - например, для утилизацию стальных конструкций на металлолом. Для вырезки фигурных деталей и частей из стали существуют автоматические установки газовой резки с программным управлением, позволяющие как в значительной степени автоматизировать процесс резки, так и создавать из металлического листа довольно сложные формы.

Резка газом При газовой резке металла, нужны и топливо (ацетилен), и окислитель (кислород). Однако, смесь топлива и кислорода используется только при первичном нагреве и проколе стального листа - после этого, железо возгорается и процесс его окисления проходит уже без участия топливного газа. На этапе собственно резки, нужен лишь кислород, поддерживающий горение и выдувающий из разреза продукты сгорания.

Необходимой и наиболее важной частью любой установки для резки газом является газовая горелка, через которую выходит поток топливного газа в смеси с окислителем (в большинстве случаев, эти компоненты смеси представлены, соответственно, ацетиленом и кислородом). Горелка для газовой резки имеет головку с углом 60° или 90° с одним центральным отверстием-соплом и несколькими соплами, расположенными по кругу от центрального. Центральное сопло предназначено для выхода кислорода, который поддерживает горение железа и выдувает из разреза шлак-окалину, и используется на этапе резки. Внешние сопла предназначены для вывода смеси ацетилена и кислорода только на этапе предварительного нагрева стального листа; круговое расположение топливно-кислородных сопел делает возможным изменение направления разреза без изменения положения горелки, а также обеспечивает лучший баланс пламени предварительного нагрева.

Процесс резки газом начинается с нагрева кромки стального листа или, в некоторых случаях, некоей точки посередине его поверхности. Этот предварительный нагрев осуществляется путем подачи пламени ацетилена+кислорода через расположенные по окружности горелки сопла и продолжается до тех пор, пока сталь не приобретет температуру, достаточную для возгорания (это обычно становится заметно по характерному ярко-вишневому цвету «отпечатка» пламени на листе). Когда это произошло, открывается подача сильной струи кислорода через центральное сопло. Кислород вступает в химическое взаимодействие с железом, входящим в состав стали, моментально окисляя ее в расплавленный оксид железа, который затем выбивается струей кислорода из разреза.

Окисление железа, происходящее процессе газовой резки ацетиленом+кислородом, является высоко экзотермическим процессом. Однажды начав процесс горения железа (путем первичного нагрева и, затем, подачи на прогретую точку кислорода), для его поддержания требуется лишь подавать в создаваемый разрез кислород. При этом, резка протекает значительно быстрее, чем если бы сталь просто расплавлялась. Сопла подачи топливной смеси на этапе собственно резки не принимают участия в процессе. Сильный рост температуры в месте резки будет легко заметен по интенсивному свечению, хорошо видному даже через соответствующие защитные очки (ношением которых, кстати говоря, никогда не нужно пренебрегать).

Нажмите на изображения ниже, если захотите увидеть их в большем разрешении::

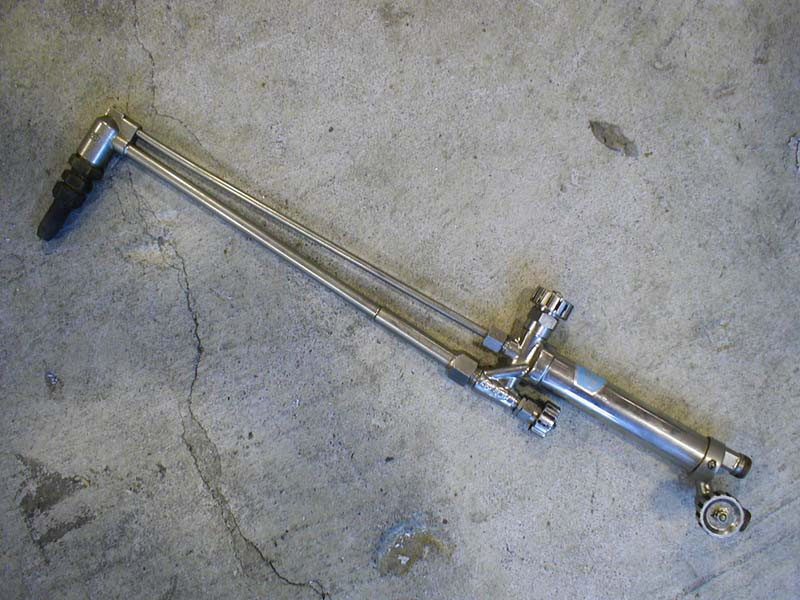

Переносная ручная газовая горелка для резки металла ацетиленом+кислородом
Ручная горелка

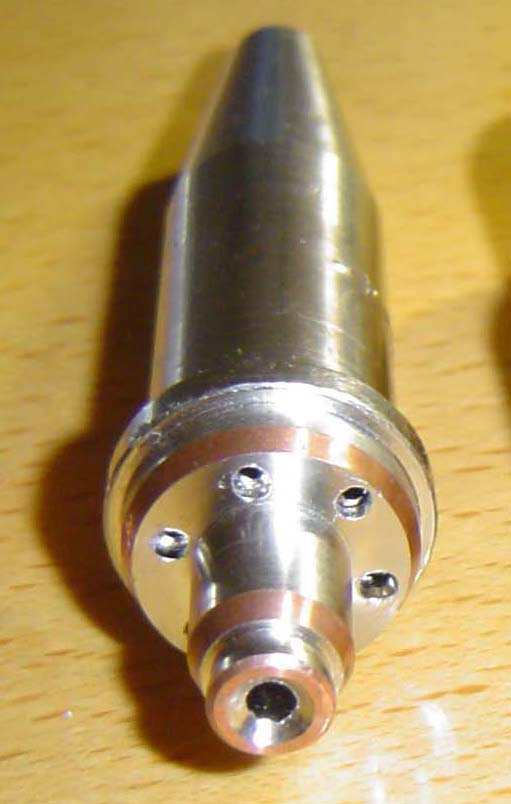

Сопла ацетилен-кислородной горелки
Расположение сопел

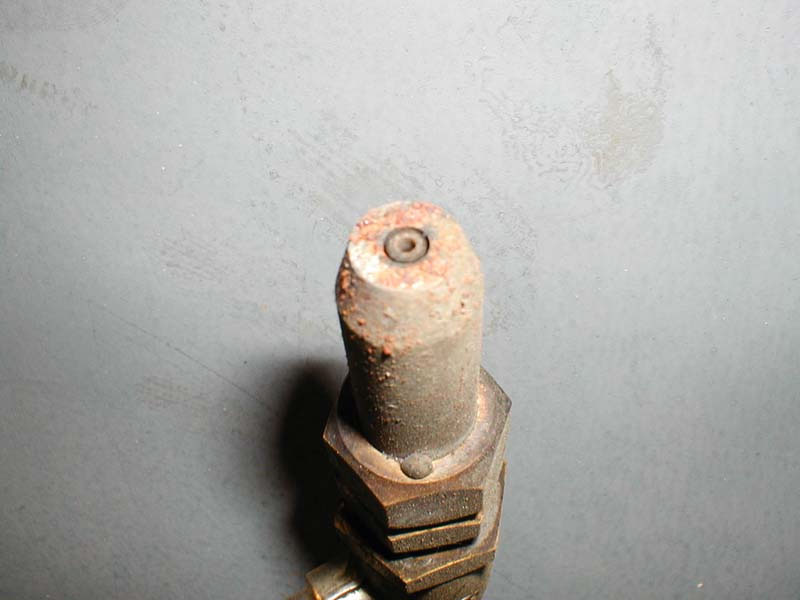

Сопла ацетилен-кислородной горелки
Еще сопла

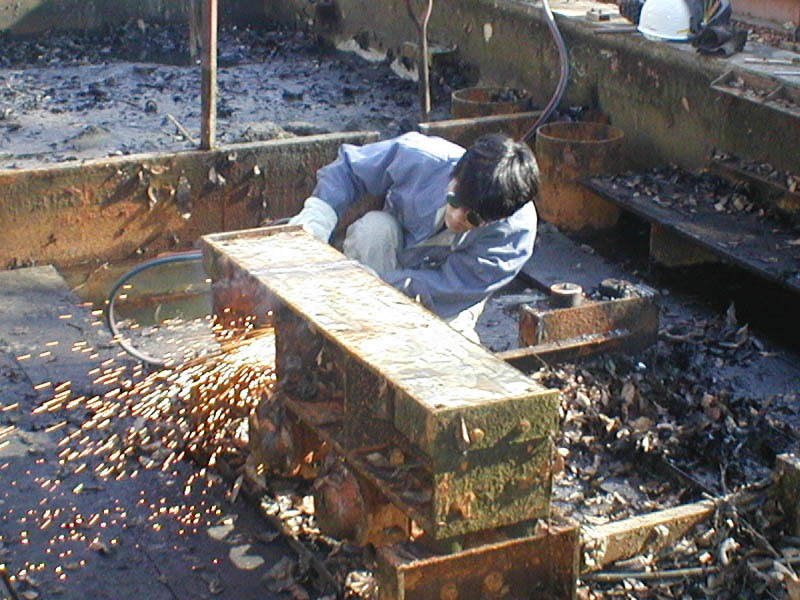

Процесс резки стали газом с помощью ручной горелки
Ручная резка
Автоматическая газовая резка металла
Автоматическая резка

Преимущества резки стали газом

Термическая газовая резка стали имеет перед механическими способами резки целый рад преимуществ, в том числе:

Хорошо! Газовая резка позволяет резать сталь со скоростью, в 2 раза превышающей скорость использования резака с двигателем внутреннего сгорания даже в руках опытного и физически сильного оператора.

Хорошо! Особенно при резке больших листов или при частой резке на одном месте, особое значение принимает малый вес и удобство использования переносного газового резака - с другой стороны, переносной бензиновый резак очень тяжел, неповоротлив, сильно вибрирует и не менее сильно шумит при работе и требует от оператора значительных усилий для контроля работы.

Хорошо! Переносная ацетилен-кислородная горелка может легко прорезать листы стали толщиной 2 дюйма, а со специальными насадками - до и более дюймов. Стационарные же газовые установки резки могут резать листы металла вообще неопределенной толщины. Для переносных бензиновых резаков предельная толщина разрезаемого металла и близко не приближается к 8 дюймам.

Хорошо! С помощью стационарных установок резки газом, оснащенных системой позиционирования сопел на основе сервоприводов и программным управлением, можно вырезать из стального листа формы практически неограниченной сложности - при этом, подобные установки могут оснащаться и соплами, делающими особо чистый и четкий разрез. Ничего подобного механические способы резки обеспечить не могут.

Хорошо! В тех случаях, когда не нужна чистота разреза, вместо ацетилена можно, в качестве топливного компонента газовой смеси, использовать пропан: разрез металла при резке пропаном/кислородом получается далеко не таким аккуратным, как у ацетилена, но пропан значительно дешевле. Пропан-кислородные смеси используют, например, при резке стали на металлолом.

Хорошо! У резки газом есть и недостатки. Пожалуй, основной из них - это ограниченный спектр металлов, которые можно резать. Газ можно использовать только для резки низко- и среднеуглеродистых сталей и ковкого чугуна; высокоуглеродистые стали резать газом нельзя, так как температура их плавления очень близка к температуре пламени - поэтому, окалина при резке не выбрасывается с обратной стороны листа в виде искр, а, скорее, смешивается с чистым расплавленным металлом около разреза. Это, в свою очередь, не дает кислороду добраться до металла и прожечь его. В случае с чугуном, кроме ковкого, мешают процессу резки как графит между зернами, так и сама форма зерен.

Газопламенная строжка и очистка

Газопламенная строжка используется для обработки соединений и удаления дефектных швов. Для этого, реагирующая (горящая) смесь нагревает металл до температуры возгорания, струя кислорода сжигает мегалл и уносит с собой сожженный (и иногда частично расплавленный) металл. При газопламенной строжке, используется то же оборудование, что и при газопламенной резке металла - только, требуется заменить сопло: если при резке струя кислорода обычно бывает ориентирована под прямым углом к поверхности разрезаемого металла, то при газопламенной строжке струя почти параллельна поверхности обрабатываемой части.

Похожим на газопламенную строжку процессом является газопламенная очистка, при помощи которой поверхности очищают от ржавчины, вторичной окалины, краски, смазок и пыли. Примерами могут служить очистка стальных и бетонных поверхностей.
